Circuito Integrado 74-21

AND 4 entradas.

SKU: PI-CI-008 Categorías: Circuitos Integrados, Familia 74

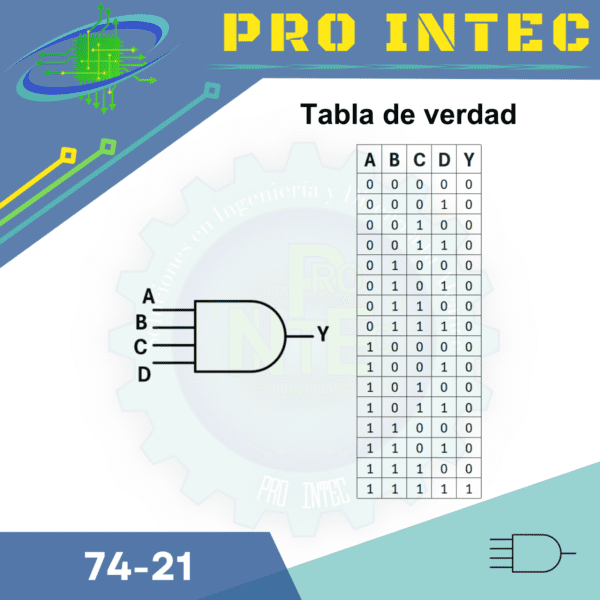

El circuito integrado 7421 es una compuerta lógica AND y en su interior cuenta con dos compuertas de 4 entradas cada una, Su función es realizar una multiplicación de las entradas, siguiendo los principios básicos de una multiplicación ordinaria de números binarios.

Información Adicional

Función Lógica: AND
Tipo de Montaje: Montaje en orificio pasante

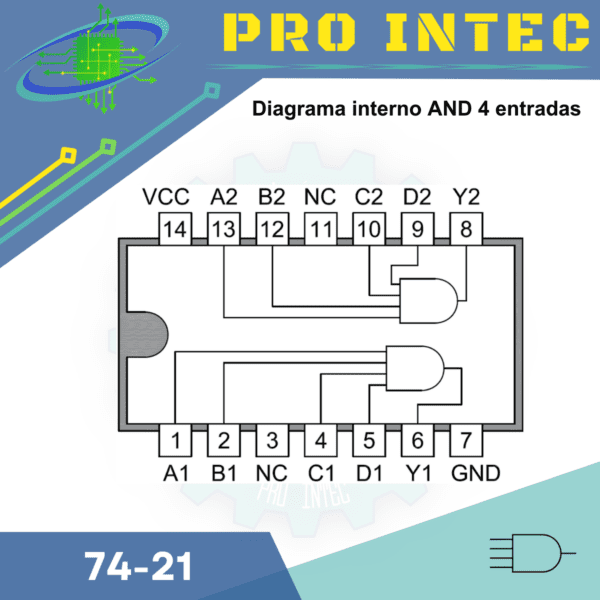

Número de compuertas: 2
Número de entradas por compuerta: 4
Número de salida por compuerta: 1
Tipo de Encapsulado: DIP
Conteo de Pines: 14
Familia Lógica: LS
Tensión de Alimentación: 5,25 V
Corriente de consumo: 8mA
Temperatura Máxima de Funcionamiento: +70 °C
Temperatura de Funcionamiento Mínima: 0 °C
