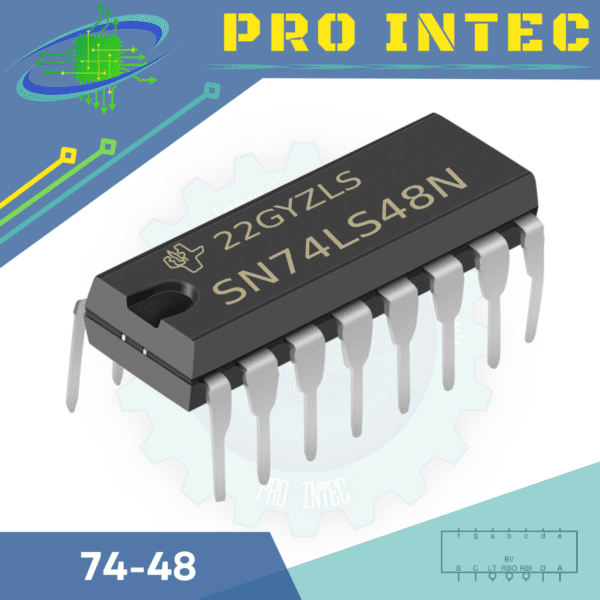

Circuito Integrado 74-48

Codificador Cátodo Común.

SKU: PI-CI-012 Categorías: Circuitos Integrados, Familia 74 Etiqueta: Resistencia

El circuito integrado 74-48 es un Decodificador que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar Display de 7 segmentos de tipo cátodo común en donde la posición de cada barra forma el número decodificado.

También se puede interpretar que sus entradas son valores de código binario. El BCD se procesa en siete segmentos que se muestran como números del 0 al 9 en Display cátodo común.

Información Adicional

Función Lógica: Codificador BCD
Tipo de Montaje: Montaje en orificio pasante
Tipo de salida: Colector abierto
Número de entradas: 4 de código BCD
Número de salida: 7 (Display cátodo común)
Tipo de Encapsulado: DIP
Conteo de Pines: 16
Familia Lógica: LS
Tensión de Alimentación: 5,25 V
Corriente de consumo: 25 mA
Temperatura Máxima de Funcionamiento: +70 °C
Temperatura de Funcionamiento Mínima: 0 °C
